隔离式500WDC

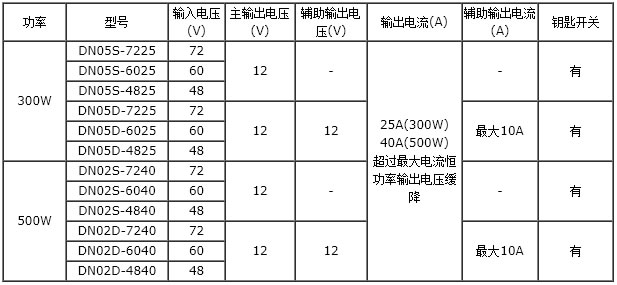

产品型号
产品概述
DN系列DC-DC电压转换器产品是专为低速电动车辆设计的，其作用是将电动车辆的动力电源隔离转换为给控制系统供电的12V电源。具有48V、60V、72V等多种规格的输入电压范围，有单路和双路两种输出方式。
采用了微处理机控制的高频变换技术，输入与输出完全隔离，安全性高，可靠性好，具有非常高的转换效率和非常高的功率密度。
产品采用软硬件措施进行过载、过流和过温等保护，具有转换器工作开关控制信号等安全设计，是电动汽车动力电源和控制电源高低压安全隔离使用的较佳选择。
技术规格
直流输入电压：48V； 60V；72V。
电压调整率：<1%
纹波系数：<1%
满载效率：≥85%
防护等级：IP65
抗振等级：符合SAE J1378和QC/T413-2002要求
工作温度：-20℃~+75℃
储存温度：-30℃~+85℃
绝缘等级：常温条件下输出与地间≥500Ω/V
耐压等级：符合GB14711-2006要求
电磁兼容：符合GB18655-2002和GB/T17619-1998
可靠性：符合GB/T24347-2009的额定及设定循环工况
保护功能
短路保护：后级负载短路时，DC无输出；短路消除后，DC自动恢复输出。
过载过温保护：过载、过温降额保护。
上电保护：软启动。
无电弧：输入无电弧设计，可直接用钥匙开关控制，无需外接继电器，线路简单可靠
防水防尘。
